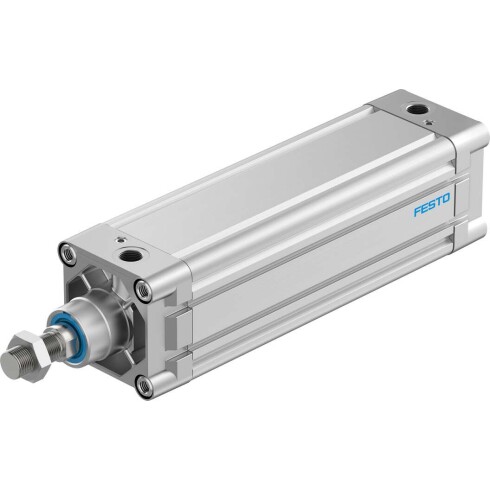

Стандартный цилиндр Festo DNC-63-150-PPV-A — стандартный пневмоцилиндр двустороннего действия. Соответствует стандартам ISO 15552 (ISO 6431 и VDMA 24 562), NF E49 0003.1 и UNI 10 290.

Ключевые особенности

• современный дизайн и конструкция экономят до 11% монтажного пространства, что позволяет создавать более компактные системы
• при последовательном соединении 2, 3 или 4 цилиндров с одинаковым диаметром поршня и ходом можно удвоить, утроить или учетверить усилие при прямом ходе по сравнению с одним цилиндром
• большое количество вариантов исполнения
• датчики опроса положения устанавливаются в пазы заподлицо с корпусом
• простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки
• в базовом исполнении установлены упругие демпфирующие кольца и пластины для демпфирования по типу P (демпфирующие кольца/пластины в конечных положениях) или демпфирование по типу PPV (пневматическое регулируемое демпфирование с обеих сторон)
• в крайних положениях могут устанавливаться дополнительные демпфирующие кольца
• на поршень может быть установлен магнит для бесконтактного опроса положения
• устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.

Шток поршня из нержавеющей или легированной стали. Корпус цилиндра, шток из анодированного алюминиевого профиля. Передняя и задняя крышка отлиты из алюминия.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR), нитриловой резины (NBR) или фтористого каучука (FKM) в термостойком исполнении.

Варианты исполнения цилиндров:

• квадратный шток
• двусторонний шток
• двусторонний полый шток
• удлиненная внешняя резьба на штоке
• внутренняя резьба на штоке
• специальная резьба на штоке (метрическая резьба по ISO)
• шток с внешним 6-гранником (под специальный гаечный ключ)
• удлиненный шток
• гладкий анодированный алюминиевый шток
• термостойкие уплотнения для температуры до +150 °C
• малая скорость (равномерное движение на малых скоростях)
• низкое трение (специальные уплотнения и силиконовая смазка)
• не содержит меди и тефлона
• повышенная стойкость к коррозии (внешние поверхности цилиндра соответствуют 3 классу защиты от коррозии)
• защита от пыли (хромированный шток и жесткий скребок)
• встроенный фиксатор штока
• фиксация в крайних положениях
• опрос положения поршня цилиндра.

Родина бренда

Германия

Производитель

Festo

Артикул

1922639

Наименование

Пневмоцилиндр

Серия товара

DNC

Группа

ISO 15552
