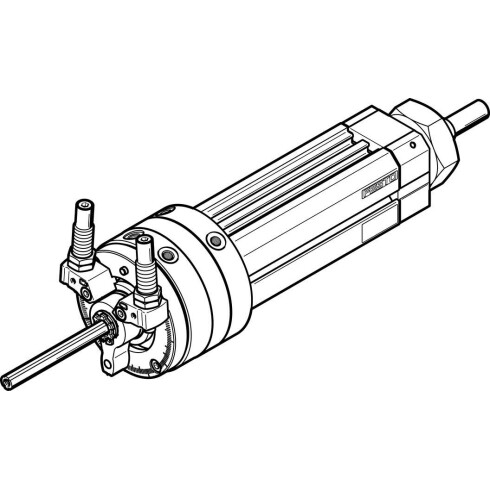

Поворотно-линейный модуль Festo DSL-40-50-270-CC-A-S2-KF-B — лопастной неполноповоротный цилиндр. Применяется в промышленных системах, когда требуется одновременно вращательное и линейное перемещение, а также точная настройка конечных положений.

Ключевые особенности

• приводы можно модифицировать или перенастраивать в любое время с помощью соответствующих принадлежностей
• опрос положений осуществляется индуктивными датчикам положения, которые могут использоваться с жесткими упорами и амортизаторами
• опрос положений в обоих направлениях перемещения индуктивными датчиками на поворотном приводе и датчиками положения на линейном приводе
• управление перемещением и поворотом может осуществляться как раздельно, так и одновременно
• при установке самонастраиваемых амортизаторов допустимы высокие нагрузочные моменты
• подвод воздуха с одной стороны — для быстрого и удобного подключения
• использование шариковой направляющей обеспечивает поворот без люфта и удержание момента нагрузки даже при линейном перемещении
• в базовой комплектации демпфирование при поворотном движении обеспечивается жестким упором, но могут устанавливаться самонастраиваемые амортизаторы. При линейном перемещении демпфером служат упругие демпфирующие кольца или элементы по типу (P).

Варианты монтажа модуля:

• прямой монтаж с внутренней резьбой
• монтажный фланец FBN-20/25
• монтажный фланец FNG
• резьбовые вкладыши в паз профиля NST.

Корпус цилиндра и стопорный рычаг выполнены из анодированного алюминия. Поршень — из латуни. Материал лопасти и крышки — усиленный пластик.

Шток, жесткий упор и держатель амортизатора выполнены из нержавеющей стали. Вал из никелированной стали. Уплотнения из полиуретана TPE-U (PUR).

Варианты исполнения цилиндров:

• направляющая скольжения
• направляющая качения
• двусторонний шток
• двусторонний полый шток
• жесткий упор
• амортизатор слева, справа, с обеих сторон.

Родина бренда

Германия

Производитель

Festo

Артикул

556739

Наименование

Поворотно-линейный модуль

Серия товара

DSL

Тип оборудования

Приводы

Материал корпуса

Алюминий
Гладкое анодирование
