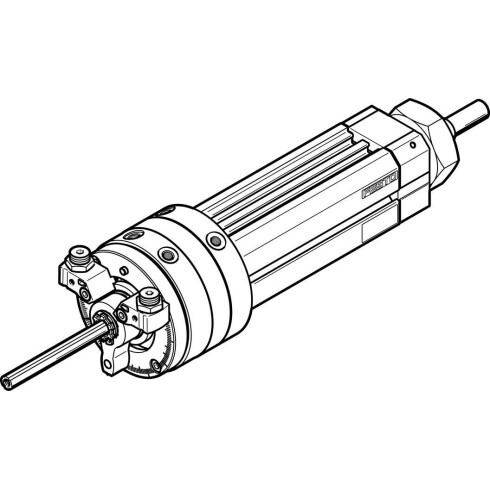

Поворотно-линейный модуль Festo DSL-40-40-270-P-A-S2-KF-B, арт. 556732

Артикул
556732
€0

Поворотно-линейный модуль Festo DSL-40-40-270-P-A-S2-KF-B, артикул 556732. Используется для сочетания поступательного и поворотного движения в механизмах промышленной автоматизации.

Поворотно-линейный модуль Festo DSL-40-40-270-P-A-S2-KF-B, артикул 556732.

Описание и особенности

Поворотно-линейный модуль Festo DSL-40-40-270-P-A-S2-KF-B — лопастной неполноповоротный цилиндр. Применяется в промышленных системах, когда требуется одновременно вращательное и линейное перемещение, а также точная настройка конечных положений.

Ключевые особенности

  • приводы можно модифицировать или перенастраивать в любое время с помощью соответствующих принадлежностей
  • опрос положений осуществляется индуктивными датчиками положения, которые могут использоваться с жесткими упорами и амортизаторами
  • опрос положений в обоих направлениях перемещения индуктивными датчиками на поворотном приводе и датчиками положения на линейном приводе
  • управление перемещением и поворотом может осуществляться как раздельно, так и одновременно
  • при установке самонастраиваемых амортизаторов допустимы высокие нагрузочные моменты
  • подвод воздуха с одной стороны — для быстрого и удобного подключения
  • использование шариковой направляющей обеспечивает поворот без люфта и удержание момента нагрузки даже при линейном перемещении
  • в базовой комплектации демпфирование при поворотном движении обеспечивается жестким упором, но могут устанавливаться самонастраиваемые амортизаторы. При линейном перемещении демпфером служат упругие демпфирующие кольца или элементы по типу (P).

Варианты монтажа модуля:

  • прямой монтаж с внутренней резьбой
  • монтажный фланец FBN-20/25

Корпус цилиндра и стопорный рычаг выполнены из анодированного алюминия. Поршень — из латуни. Материал лопасти и крышки — усиленный пластик.

Шток, жесткий упор и держатель амортизатора выполнены из нержавеющей стали. Вал из никелированной стали. Уплотнения из полиуретана TPE-U (PUR).

Варианты исполнения цилиндров:

Назначение и область применения

Применяется для сочетания поступательного и поворотного движения в механизмах промышленной автоматизации.

Перед заказом сверьте полную маркировку, присоединения и характеристики конкретного исполнения с документацией Festo и установленным оборудованием.

МодельDSL-40-40-270-P-A-S2-KF-B
Родина брендаГермания
ПроизводительFesto
Артикул556732
НаименованиеПоворотно-линейный модуль
Серия товараDSL
Тип оборудованияПриводы
Материал корпусаАлюминий Гладкое анодирование
