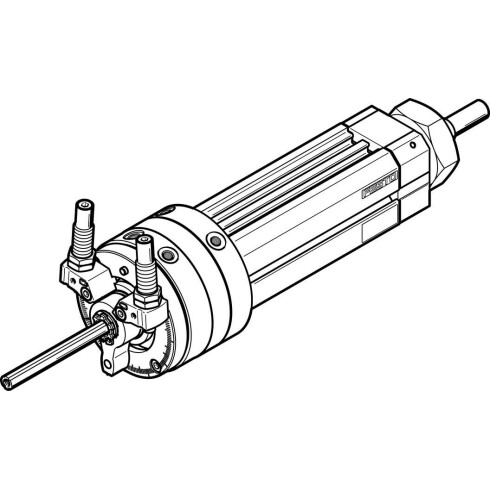

Поворотно-линейный модуль Festo DSL-20-50-270-CC-A-S20-KF-B, арт. 556634
- Артикул
- 556634
Поворотно-линейный модуль Festo DSL-20-50-270-CC-A-S20-KF-B, артикул 556634. Используется для сочетания поступательного и поворотного движения в механизмах промышленной автоматизации.
Поворотно-линейный модуль Festo DSL-20-50-270-CC-A-S20-KF-B, артикул 556634.
Описание и особенности
Поворотно-линейный модуль Festo DSL-20-50-270-CC-A-S20-KF-B — лопастной неполноповоротный цилиндр. Применяется в промышленных системах, когда требуется одновременно вращательное и линейное перемещение, а также точная настройка конечных положений.
Ключевые особенности
- приводы можно модифицировать или перенастраивать в любое время с помощью соответствующих принадлежностей
- опрос положений осуществляется индуктивными датчиками положения, которые могут использоваться с жесткими упорами и амортизаторами
- опрос положений в обоих направлениях перемещения индуктивными датчиками на поворотном приводе и датчиками положения на линейном приводе
- управление перемещением и поворотом может осуществляться как раздельно, так и одновременно
- при установке самонастраиваемых амортизаторов допустимы высокие нагрузочные моменты
- подвод воздуха с одной стороны — для быстрого и удобного подключения
- использование шариковой направляющей обеспечивает поворот без люфта и удержание момента нагрузки даже при линейном перемещении
- в базовой комплектации демпфирование при поворотном движении обеспечивается жестким упором, но могут устанавливаться самонастраиваемые амортизаторы. При линейном перемещении демпфером служат упругие демпфирующие кольца или элементы по типу (P).
Варианты монтажа модуля:
- прямой монтаж с внутренней резьбой
- монтажный фланец FBN-20/25
Корпус цилиндра и стопорный рычаг выполнены из анодированного алюминия. Поршень — из латуни. Материал лопасти и крышки — усиленный пластик.
Шток, жесткий упор и держатель амортизатора выполнены из нержавеющей стали. Вал из никелированной стали. Уплотнения из полиуретана TPE-U (PUR).
Варианты исполнения цилиндров:
Назначение и область применения
Применяется для сочетания поступательного и поворотного движения в механизмах промышленной автоматизации.
Перед заказом сверьте полную маркировку, присоединения и характеристики конкретного исполнения с документацией Festo и установленным оборудованием.
| Модель | DSL-20-50-270-CC-A-S20-KF-B |
|---|---|
| Родина бренда | Германия |
| Производитель | Festo |
| Артикул | 556634 |
| Наименование | Поворотно-линейный модуль |
| Серия товара | DSL |
| Тип оборудования | Приводы |
| Материал корпуса | Алюминиевый сплав Гладкое анодирование |
