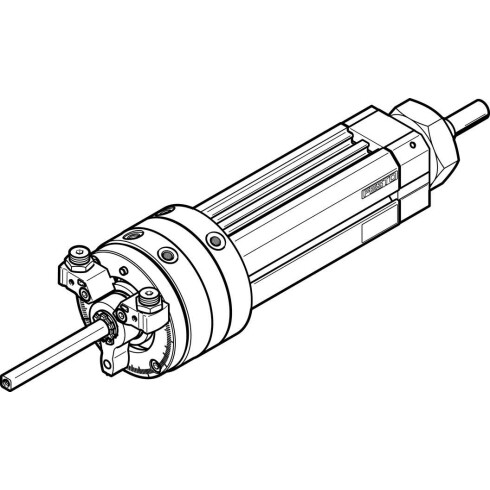

Поворотно-линейный модуль Festo DSL-20-25-270-P-A-S2-B, арт. 556426
- Артикул
- 556426
Поворотно-линейный модуль Festo DSL-20-25-270-P-A-S2-B, артикул 556426. Используется для комбинированного прямолинейного и вращательного перемещения рабочих элементов.
Поворотно-линейный модуль Festo DSL-20-25-270-P-A-S2-B, заводской артикул 556426.
Описание и особенности
Поворотно-линейный модуль Festo DSL-20-25-270-P-A-S2-B — лопастной неполноповоротный цилиндр. Применяется в промышленных системах, когда требуется одновременно вращательное и линейное перемещение, а также точная настройка конечных положений.
Ключевые особенности
- приводы можно модифицировать или перенастраивать в любое время с помощью соответствующих принадлежностей
- опрос положений осуществляется индуктивными датчикам положения, которые могут использоваться с жесткими упорами и амортизаторами
- опрос положений в обоих направлениях перемещения индуктивными датчиками на поворотном приводе и датчиками положения на линейном приводе
- управление перемещением и поворотом может осуществляться как раздельно, так и одновременно
- при установке самонастраиваемых амортизаторов допустимы высокие нагрузочные моменты
- подвод воздуха с одной стороны — для быстрого и удобного подключения
- использование шариковой направляющей обеспечивает поворот без люфта и удержание момента нагрузки даже при линейном перемещении
- в базовой комплектации демпфирование при поворотном движении обеспечивается жестким упором, но могут устанавливаться самонастраиваемые амортизаторы. При линейном перемещении демпфером служат упругие демпфирующие кольца или элементы по типу (P).
Варианты монтажа модуля:
- прямой монтаж с внутренней резьбой
- монтажный фланец FBN-20/25
- монтажный фланец FNG
- резьбовые вкладыши в паз профиля NST.
Корпус цилиндра и стопорный рычаг выполнены из анодированного алюминия. Поршень — из латуни. Материал лопасти и крышки — усиленный пластик.
Шток, жесткий упор и держатель амортизатора выполнены из нержавеющей стали. Вал из никелированной стали. Уплотнения из полиуретана TPE-U (PUR).
Варианты исполнения цилиндров:
- направляющая скольжения
- направляющая качения
- двусторонний шток
- двусторонний полый шток
- жесткий упор
- амортизатор слева, справа, с обеих сторон.
Назначение и применение
Применяется для комбинированного прямолинейного и вращательного перемещения рабочих элементов.
Перед заказом проверьте полное обозначение модели, присоединительные размеры и параметры по документации Festo и маркировке вашего оборудования.
| Родина бренда | Германия |
|---|---|
| Производитель | Festo |
| Артикул | 556426 |
| Наименование | Поворотно-линейный модуль |
| Серия товара | DSL |
| Тип оборудования | Приводы |
| Материал корпуса | Алюминиевый сплав Гладкое анодирование |
