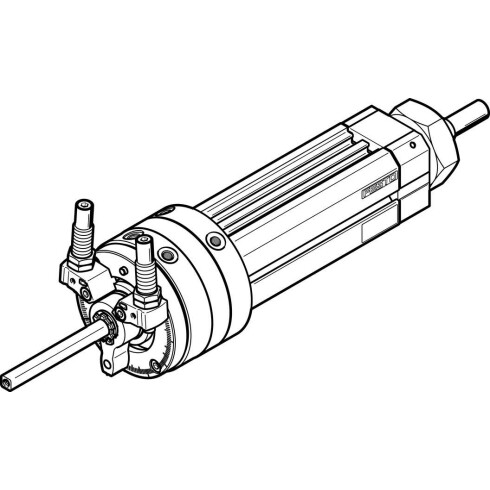

Поворотно-линейный модуль Festo DSL-16-80-270-CC-A-S2-B, арт. 556409

Артикул
556409
€0

Поворотно-линейный модуль Festo DSL-16-80-270-CC-A-S2-B, артикул 556409. Используется для комбинированного прямолинейного и вращательного перемещения рабочих элементов.

Поворотно-линейный модуль Festo DSL-16-80-270-CC-A-S2-B, заводской артикул 556409.

Описание и особенности

Поворотно-линейный модуль Festo DSL-16-80-270-CC-A-S2-B — лопастной неполноповоротный цилиндр. Применяется в промышленных системах, когда требуется одновременно вращательное и линейное перемещение, а также точная настройка конечных положений.

Ключевые особенности

  • приводы можно модифицировать или перенастраивать в любое время с помощью соответствующих принадлежностей
  • опрос положений осуществляется индуктивными датчикам положения, которые могут использоваться с жесткими упорами и амортизаторами
  • опрос положений в обоих направлениях перемещения индуктивными датчиками на поворотном приводе и датчиками положения на линейном приводе
  • управление перемещением и поворотом может осуществляться как раздельно, так и одновременно
  • при установке самонастраиваемых амортизаторов допустимы высокие нагрузочные моменты
  • подвод воздуха с одной стороны — для быстрого и удобного подключения
  • использование шариковой направляющей обеспечивает поворот без люфта и удержание момента нагрузки даже при линейном перемещении
  • в базовой комплектации демпфирование при поворотном движении обеспечивается жестким упором, но могут устанавливаться самонастраиваемые амортизаторы. При линейном перемещении демпфером служат упругие демпфирующие кольца или элементы по типу (P).

Варианты монтажа модуля:

  • прямой монтаж с внутренней резьбой
  • монтажный фланец FBN-20/25
  • монтажный фланец FNG
  • резьбовые вкладыши в паз профиля NST.

Корпус цилиндра и стопорный рычаг выполнены из анодированного алюминия. Поршень — из латуни. Материал лопасти и крышки — усиленный пластик.

Шток, жесткий упор и держатель амортизатора выполнены из нержавеющей стали. Вал из никелированной стали. Уплотнения из полиуретана TPE-U (PUR).

Варианты исполнения цилиндров:

  • направляющая скольжения
  • направляющая качения
  • двусторонний шток
  • двусторонний полый шток
  • жесткий упор
  • амортизатор слева, справа, с обеих сторон.

Назначение и применение

Применяется для комбинированного прямолинейного и вращательного перемещения рабочих элементов.

Перед заказом проверьте полное обозначение модели, присоединительные размеры и параметры по документации Festo и маркировке вашего оборудования.

Родина брендаГермания
ПроизводительFesto
Артикул556409
НаименованиеПоворотно-линейный модуль
Серия товараDSL
Тип оборудованияПриводы
Материал корпусаАлюминиевый сплав Гладкое анодирование
