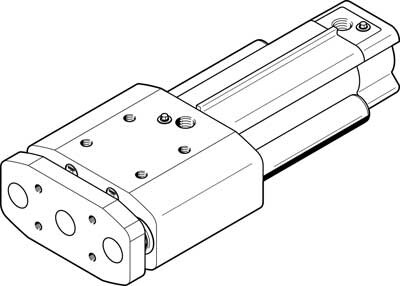

Цилиндр с направляющей Festo DGRF-C-GF-40 — пневматический привод двустороннего действия с направляющей. Широко используется в промышленных системах, где важны чистота, простота очистки и стойкость к коррозии, преимущественно в сухих и брызговых зонах в пищевой и упаковочной промышленности. Привод применяется в оборудовании для пищевой, фармацевтической, химической и табачной промышленности.

Ключевые особенности

• конструкция Clean Design позволяет легко мыть и чистить привод
• возможна работа без смазки
• поверхности устройства устойчивы к обычным чистящим средствам
• широкий выбор разных элементов и принадлежностей
• в базовом исполнении установлены упругие демпфирующие кольца с обеих сторон для демпфирования по типу P
• индикация положения поршня датчиком положения
• опрос положений осуществляется с помощью датчика положения
• широкий выбор вариантов монтажа с помощью внутренней резьбы и сквозных отверстий на корпусе привода
• устройство одобрено управлением по контролю за продуктами и лекарствами (FDA)
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Корпус, поршень цилиндра, опорная пластина и крышка выполнены из анодированного алюминия. Шток и направляющие стержни из высоколегированной нержавеющей стали.

Уплотнения изготавливаются из полиуретана TPE-U (PUR). В исполнении для работы без смазки используются уплотнения из полиэтилена (PE)

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе).

Варианты исполнения цилиндров:

• регулируемое пневматическое демпфирование с обеих сторон
• направляющая скольжения
• легко моющаяся конструкция
• самонастраивающееся пневматическое демпфирование
• крепежная рейка для датчиков положения
• подшипник, не требующий смазки
• магнит на поршне.

Цилиндр с направляющей Festo DGRF-C-GF-40 — компактный мощный пневматический привод дву­стороннего действия с направляющей. Широко используется в промышленных системах для выполнения таких задач, как зажим, подъем, остановка, захват или прессовка. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика.

В оборудовании для изготовления приводов DFM для удержания и позиционирования заготовок во время процесса сборки применяются приводы DFM.

Ключевые особенности

• привод и направляющие в одном корпусе обуславливают высокую степень поглощения крутящего момента и поперечного усилия
• оптимальное соотношение между усилием и монтажным пространством позволяет обеспечить при меньшем размере привода такое же усилие, как и у приводов большего размера. Полезная нагрузка увеличена на 40%
• широкий выбор разных элементов и принадлежностей
• в базовом исполнении установлены упругие демпфирующие кольца с обеих сторон для демпфирования по типу P
• индикация положения поршня датчиком положения
• опрос положений осуществляется с помощью датчика положения
• широкий выбор вариантов монтажа с помощью внутренней резьбы и сквозных отверстий на корпусе привода
• используемые материалы не содержат меди и тефлона (шариковая направляющая).

Корпус, передняя и задняя крышки выполнены из анодированного алюминия. Траверса и направляющие стержни (шариковая направляющая) из закаленной стали. Шток и направляющие стержни (скользящая направляющая) из легированной стали.

Неподвижные уплотнения изготавливаются из полиуретана TPE-U (PUR), а подвижные — из нитриловой резины (NBR). Во время работы используется смазка Klueberplex BE 31-222.

Варианты исполнения цилиндров:

• односторонний шток
• направляющая скольжения
• шариковая направляющая
• магнит на поршне.

Родина бренда

Германия

Производитель

Festo

Артикул

562219

Наименование

Цилиндр с направляющими

Серия товара

DGRF

Материал корпуса

Алюминиевый сплав
