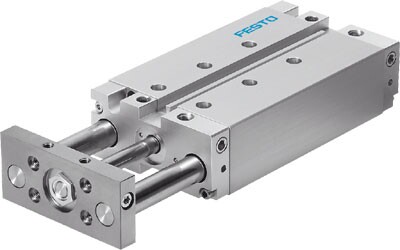

Пневмоцилиндр с направляющей Festo DFM-N-63-125-B-P-A-GF, арт. 570605

Артикул
570605
€0

Пневмоцилиндр с направляющей Festo DFM-N-63-125-B-P-A-GF, артикул 570605. Предназначен для линейного перемещения с направлением исполнительного механизма.

Пневмоцилиндр с направляющей Festo DFM-N-63-125-B-P-A-GF, артикул 570605.

Описание и особенности

Цилиндр с направляющей Festo DFM-N-63-125-B-P-A-GF — компактный мощный пневматический привод дву­стороннего действия с направляющей. Широко используется в промышленных системах для выполнения таких задач, как зажим, подъем, остановка, захват или прессовка. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика.

В оборудовании для изготовления приводов DFM для удержания и позиционирования заготовок во время процесса сборки применяются приводы DFM.

Ключевые особенности

  • привод и направляющие в одном корпусе обуславливают высокую степень поглощения крутящего момента и поперечного усилия
  • оптимальное соотношение между усилием и монтажным пространством позволяет обеспечить при меньшем размере привода такое же усилие, как и у приводов большего размера. Полезная нагрузка увеличена на 40%
  • широкий выбор разных элементов и принадлежностей
  • в базовом исполнении установлены упругие демпфирующие кольца с обеих сторон для демпфирования по типу P
  • индикация положения поршня датчиком положения
  • опрос положений осуществляется с помощью датчика положения
  • широкий выбор вариантов монтажа с помощью внутренней резьбы и сквозных отверстий на корпусе привода
  • используемые материалы не содержат меди и тефлона (шариковая направляющая).

Корпус, передняя и задняя крышки выполнены из анодированного алюминия. Траверса и направляющие стержни (шариковая направляющая) из закаленной стали. Шток и направляющие стержни (скользящая направляющая) из легированной стали.

Неподвижные уплотнения изготавливаются из полиуретана TPE-U (PUR), а подвижные — из нитриловой резины (NBR). Во время работы используется смазка Klueberplex BE 31-222.

Варианты исполнения цилиндров:

  • односторонний шток
  • направляющая скольжения

Назначение и область применения

Применяется для линейного перемещения с направлением исполнительного механизма.

Перед заказом сверьте полную маркировку, присоединения и характеристики конкретного исполнения с документацией Festo и установленным оборудованием.

МодельDFM-N-63-125-B-P-A-GF
Родина брендаГермания
ПроизводительFesto
Артикул570605
НаименованиеЦилиндр с направляющими
Серия товараDFM
Тип оборудованияПневмоцилиндры
Материал корпусаАлюминиевый сплав
