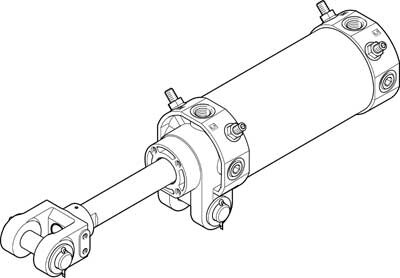

Пневмоцилиндр на шарнирах Festo DW-80-75-Y-G, арт. 565794

Артикул
565794
€0

Пневмоцилиндр на шарнирах Festo DW-80-75-Y-G, артикул 565794. Предназначен для передачи прямолинейного усилия с шарнирным соединением рабочего узла.

Пневмоцилиндр на шарнирах Festo DW-80-75-Y-G, артикул 565794.

Описание и особенности

Цилиндр на шарнирах Festo DW-80-75-Y-G — шарнирный цилиндр двустороннего действия. Используется для зажима заготовки в процессе сварки. Применяется при создании промышленных сварочных манипуляторов.

Ключевые особенности

  • соответствуют стандартам азиатских стран для производства автомобильных кузовов
  • пневматическое соединение с помощью Rc или G резьбы. Возможна подача воздуха с трех сторон
  • монтаж с помощью поворотного крепления на передней крышке или монтажных принадлежностей
  • в базовом исполнении пневматическое регулируемое демпфирование с обеих сторон по типу PPV
  • контроль скорости с помощью встроенного дросселя с обеих сторон
  • используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Разные варианты определения положения штока поршня:

  • с помощью линейного датчика
  • с помощью монтажного комплекта SMBR с датчиком приближения SME-/SMT-8M или SMTSO-8E
  • через внешний датчик приближения с помощью переключателя.

Корпус цилиндра, крышка выполнены из анодированного алюминиевого сплава. Стержень скобы отлит из стали. Поршневой шток из закаленной стали с твердым хромовым покрытием. Крышка с креплением из алюминия отлитого под давлением.

Уплотнения изготавливаются из нитриловой резины (NBR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе).

Варианты исполнения цилиндров:

  • длина щупа 28, 16, 16.5, 19.5 мм

Назначение и область применения

Применяется для передачи прямолинейного усилия с шарнирным соединением рабочего узла.

Перед заказом сверьте полную маркировку, присоединения и характеристики конкретного исполнения с документацией Festo и установленным оборудованием.

МодельDW-80-75-Y-G
Родина брендаГермания
ПроизводительFesto
Артикул565794
НаименованиеЦилиндр на шарнирах
Серия товараDW
Тип оборудованияПневмоцилиндры
