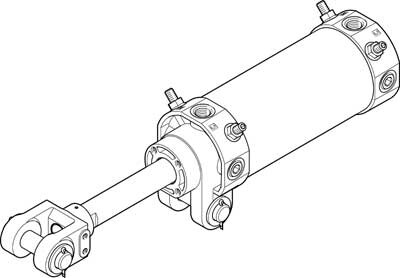

Пневмоцилиндр на шарнирах Festo DW-80-50-Y-AB-G, арт. 565803
- Артикул
- 565803
Пневмоцилиндр на шарнирах Festo DW-80-50-Y-AB-G, артикул 565803. Предназначен для передачи прямолинейного усилия с шарнирным соединением рабочего узла.
Пневмоцилиндр на шарнирах Festo DW-80-50-Y-AB-G, артикул 565803.
Описание и особенности
Цилиндр на шарнирах Festo DW-80-50-Y-AB-G — шарнирный цилиндр двустороннего действия. Используется для зажима заготовки в процессе сварки. Применяется при создании промышленных сварочных манипуляторов.
Ключевые особенности
- соответствуют стандартам азиатских стран для производства автомобильных кузовов
- пневматическое соединение с помощью Rc или G резьбы. Возможна подача воздуха с трех сторон
- монтаж с помощью поворотного крепления на передней крышке или монтажных принадлежностей
- в базовом исполнении пневматическое регулируемое демпфирование с обеих сторон по типу PPV
- контроль скорости с помощью встроенного дросселя с обеих сторон
- используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».
Разные варианты определения положения штока поршня:
- с помощью линейного датчика
- с помощью монтажного комплекта SMBR с датчиком приближения SME-/SMT-8M или SMTSO-8E
- через внешний датчик приближения с помощью переключателя.
Корпус цилиндра, крышка выполнены из анодированного алюминиевого сплава. Стержень скобы отлит из стали. Поршневой шток из закаленной стали с твердым хромовым покрытием. Крышка с креплением из алюминия отлитого под давлением.
Уплотнения изготавливаются из нитриловой резины (NBR).
Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе).
Варианты исполнения цилиндров:
- длина щупа 28, 16, 16.5, 19.5 мм
Назначение и область применения
Применяется для передачи прямолинейного усилия с шарнирным соединением рабочего узла.
Перед заказом сверьте полную маркировку, присоединения и характеристики конкретного исполнения с документацией Festo и установленным оборудованием.
| Модель | DW-80-50-Y-AB-G |
|---|---|
| Родина бренда | Германия |
| Производитель | Festo |
| Артикул | 565803 |
| Наименование | Цилиндр на шарнирах |
| Серия товара | DW |
| Тип оборудования | Пневмоцилиндры |
