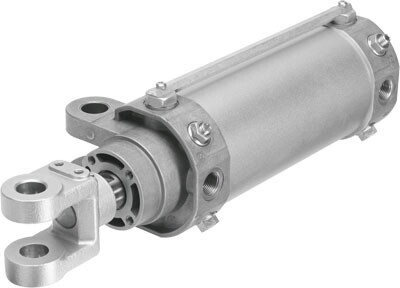

Цилиндр на шарнирах Festo DW-80-50-Y-A — шарнирный цилиндр двустороннего действия. Используется для зажима заготовки в процессе сварки. Применяется при создании промышленных сварочных манипуляторов.

Ключевые особенности

• соответствуют стандартам азиатских стран для производства автомобильных кузовов
• пневматическое соединение с помощью Rc или G резьбы. Возможна подача воздуха с трех сторон
• монтаж с помощью поворотного крепления на передней крышке или монтажных принадлежностей
• в базовом исполнении пневматическое регулируемое демпфирование с обеих сторон по типу PPV
• контроль скорости с помощью встроенного дросселя с обеих сторон
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Разные варианты определения положения штока поршня:

• с помощью линейного датчика
• с помощью монтажного комплекта SMBR с датчиком приближения SME-/SMT-8M или SMTSO-8E
• через внешний датчик приближения с помощью переключателя.

Корпус цилиндра, крышка выполнены из анодированного алюминиевого сплава. Стержень скобы отлит из стали. Поршневой шток из закаленной стали с твердым хромовым покрытием. Крышка с креплением из алюминия отлитого под давлением.

Уплотнения изготавливаются из нитриловой резины (NBR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе).

Варианты исполнения цилиндров:

• длина щупа 28, 16, 16.5, 19.5 мм
• пневматическое соединение с конической трубной резьбой
• пневматическое соединение с цилиндрической трубной резьбой
• шток с внешней резьбой
• длина хода от 10 до 200 мм
• без опроса положения
• опрос положения с помощью магнита и линейного датчика
• опрос положения с помощью магнита.

Родина бренда

Германия

Производитель

Festo

Артикул

557909

Наименование

Цилиндр на шарнирах

Серия товара

DW

Тип оборудования

Пневмоцилиндры
