Неполноповоротный привод Festo DSM-8-180-P-FF-FW, арт. 185938

Артикул
185938
€0

Неполноповоротный привод Festo DSM-8-180-P-FF-FW, артикул 185938. Используется для поворота исполнительного механизма на ограниченный угол в пневматической системе.

Неполноповоротный привод Festo DSM-8-180-P-FF-FW, заводской артикул 185938.

Описание и особенности

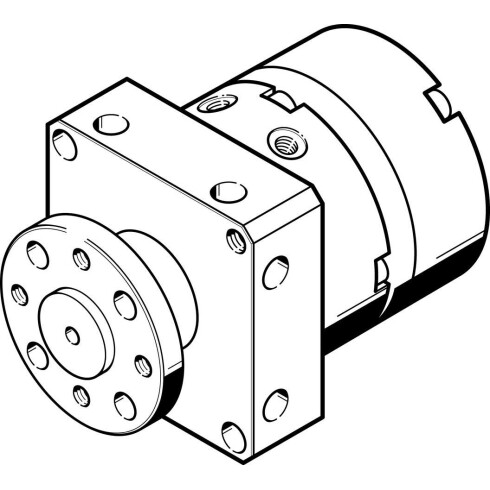

Неполноповоротный привод Festo DSM-8-180-P-FF-FW — компактный лопастной неполноповоротный привод двустороннего действия. Свободная настройка угла поворота и демпфирование в конечных положениях осуществляется за счет упругих пластин на лопасти. Передача усилия поворотной лопастью осуществляется непосредственно на приводной вал.

Ключевые особенности

  • фиксированный угол поворота может быть настроен с помощью принадлежностей
  • корпус защищен от водяных брызг и пыли
  • поворотная лопасть не может служить упором, поэтому стопорный рычаг и упоры снимать нельзя
  • датчики положения для опроса положений вала. Опрос осуществляется бесконтактно с помощью магнитного поля
  • демпфирование упругими демпфирующими кольцами или элементами с обеих сторон
  • устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.

Корпус, фланец, упорный рычаг и крышка выполнены из анодированного алюминия. Материал лопасти — полимер, армированный стекловолокном. Жесткие упоры и винты выполнены из оцинкованной стали.

Выходной вал изготавливается из высоколегированной нержавеющей стали (типоразмер 6-10) или никелированной стали (типоразмер 12-63). Материал уплотнений — полиуретан TPE-U (PUR).

Варианты исполнения приводов:

  • фиксированный угол поворота
  • регулируемый угол поворота
  • вал со шпонкой
  • вал со шпонкой на валу и муфтой свободного хода FLSM
  • вал с фланцем FW
  • вал со сдвоенной поворотной лопастью
  • жесткий упор
  • амортизатор слева, справа, с обеих сторон
  • магнит на поршне
  • усиленный привод для тяжелых условий.

Назначение и применение

Применяется для поворота исполнительного механизма на ограниченный угол в пневматической системе.

Перед заказом проверьте полное обозначение модели, присоединительные размеры и параметры по документации Festo и маркировке вашего оборудования.

Родина брендаГермания
ПроизводительFesto
Артикул185938
НаименованиеНеполноповоротный привод
Серия товараDSM
Тип оборудованияПриводы
Материал корпусаАнодированный алюминий
