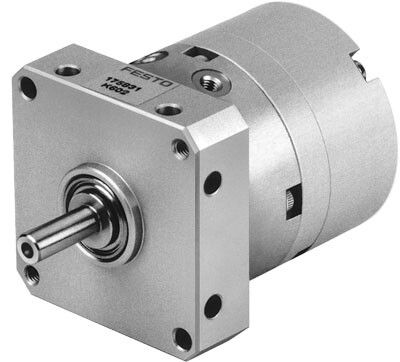

Неполноповоротный привод Festo DSM-8-180-P-FF, арт. 175828
- Артикул
- 175828
Неполноповоротный привод Festo DSM-8-180-P-FF, артикул 175828. Используется для поворота исполнительного механизма на ограниченный угол в пневматической системе.
Неполноповоротный привод Festo DSM-8-180-P-FF, заводской артикул 175828.
Описание и особенности
Неполноповоротный привод Festo DSM-8-180-P-FF — компактный лопастной неполноповоротный привод двустороннего действия. Свободная настройка угла поворота и демпфирование в конечных положениях осуществляется за счет упругих пластин на лопасти. Передача усилия поворотной лопастью осуществляется непосредственно на приводной вал.
Ключевые особенности
- фиксированный угол поворота может быть настроен с помощью принадлежностей
- корпус защищен от водяных брызг и пыли
- поворотная лопасть не может служить упором, поэтому стопорный рычаг и упоры снимать нельзя
- датчики положения для опроса положений вала. Опрос осуществляется бесконтактно с помощью магнитного поля
- демпфирование упругими демпфирующими кольцами или элементами с обеих сторон
- устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.
Корпус, фланец, упорный рычаг и крышка выполнены из анодированного алюминия. Материал лопасти — полимер, армированный стекловолокном. Жесткие упоры и винты выполнены из оцинкованной стали.
Выходной вал изготавливается из высоколегированной нержавеющей стали (типоразмер 6-10) или никелированной стали (типоразмер 12-63). Материал уплотнений — полиуретан TPE-U (PUR).
Варианты исполнения приводов:
- фиксированный угол поворота
- регулируемый угол поворота
- вал со шпонкой
- вал со шпонкой на валу и муфтой свободного хода FLSM
- вал с фланцем FW
- вал со сдвоенной поворотной лопастью
- жесткий упор
- амортизатор слева, справа, с обеих сторон
- магнит на поршне
- усиленный привод для тяжелых условий.
Назначение и применение
Применяется для поворота исполнительного механизма на ограниченный угол в пневматической системе.
Перед заказом проверьте полное обозначение модели, присоединительные размеры и параметры по документации Festo и маркировке вашего оборудования.
| Родина бренда | Германия |
|---|---|
| Производитель | Festo |
| Артикул | 175828 |
| Наименование | Неполноповоротный привод |
| Серия товара | DSM |
| Тип оборудования | Приводы |
| Материал корпуса | Алюминий Анодированный |
