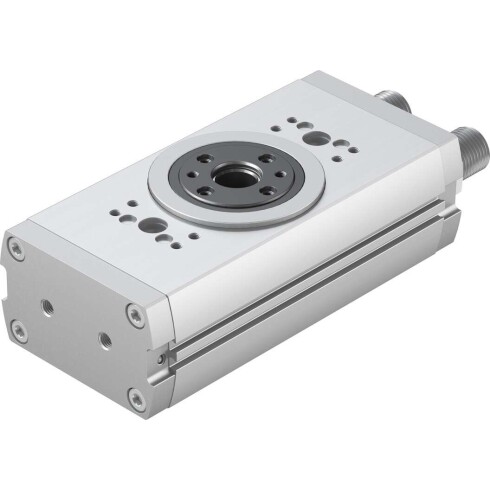

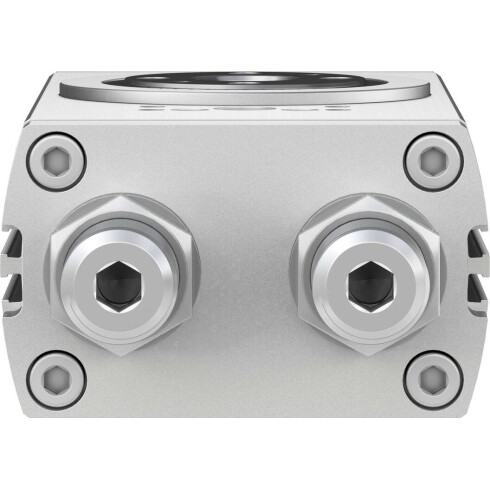

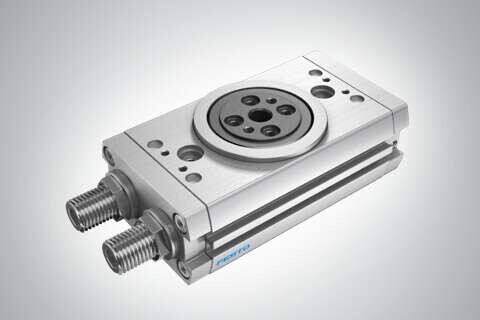

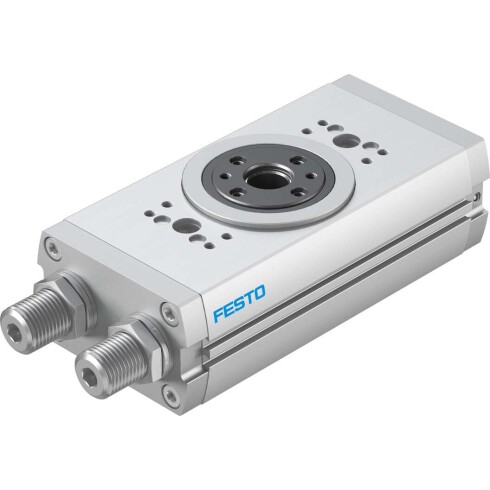

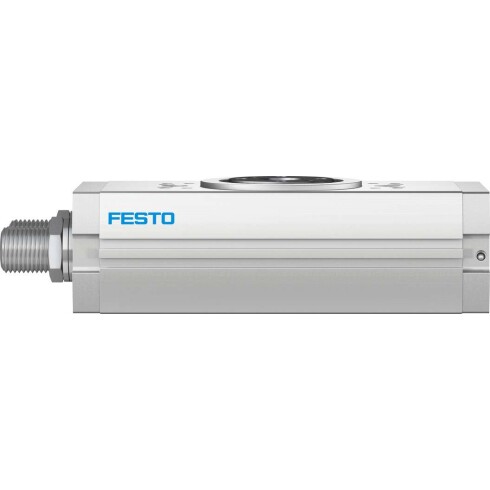

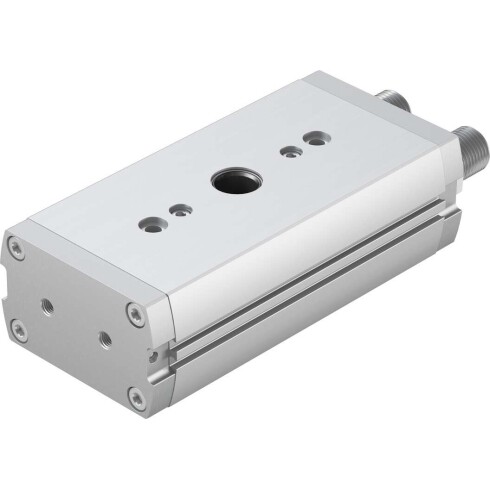

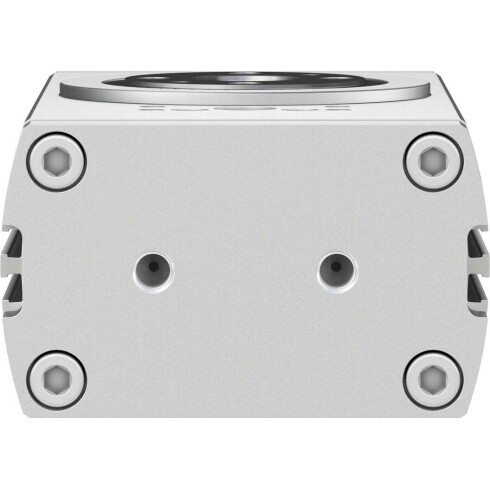

Неполноповоротный привод Festo DRRD-40-180-FH-PA, арт. 1503269

Артикул
1503269
€0

Неполноповоротный привод Festo DRRD-40-180-FH-PA, артикул 1503269. Используется для поворота исполнительного механизма на ограниченный угол в пневматической системе.

Неполноповоротный привод Festo DRRD-40-180-FH-PA, заводской артикул 1503269.

Описание и особенности

Неполноповоротный привод Festo DRRD-40-180-FH-PA — неполноповоротный двухпоршневой привод двустороннего действия, с передачей усилия по принципу реечной шестерни. Применяется в пневматических системах, где требуется высокая точность позиционирования в конце хода.

Ключевые особенности

  • конструкция изделия характеризуется отсутствием торцевого биения на фланцевом валу, высокой нагрузочной способностью подшипников и высокими моментами инерции масс
  • возможен монтаж через сквозные отверстия или с помощью внутренней резьбы
  • в базовом исполнении демпфирование осуществляется упругими демпфирующими кольцами или элементами с обеих сторон
  • используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»
  • устройство соответствует директиве ATEX для работы во взрывоопасной атмосфере.

Корпус и крышка выполнены из анодированного алюминия. Поршень из медного сплава (типоразмер 8-12) или нержавеющая сталь (типоразмер 16-63). Приводной вал изготавливается высоколегированной нержавеющей стали (типоразмер 8-12) или термически улучшенная сталь (типоразмер 16-63).

Уплотнения производятся из полиуретана TPE-U (PUR), нитриловой резины (NBR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения приводов:

  • пустотелый вал с фланцем
  • самонастраивающиеся линейные амортизаторы с обеих сторон
  • самонастраивающиеся линейные амортизаторы с обеих сторон, жесткие
  • внешние самонастраивающиеся линейные амортизаторы с обеих сторон
  • вал с фланцем FW
  • вал со сдвоенной поворотной лопастью
  • магнит на поршне
  • блокировка конечного положения с обеих сторон
  • наружный монтаж датчика
  • монтажная рейка для датчиков положения
  • брызгозащищенное исполнение (IP65).

Назначение и применение

Применяется для поворота исполнительного механизма на ограниченный угол в пневматической системе.

Перед заказом проверьте полное обозначение модели, присоединительные размеры и параметры по документации Festo и маркировке вашего оборудования.

Родина брендаГермания
ПроизводительFesto
Артикул1503269
НаименованиеНеполноповоротный привод
Серия товараDRRD
Тип оборудованияПриводы
Материал корпусаАлюминиевый сплав Гладкое анодирование
