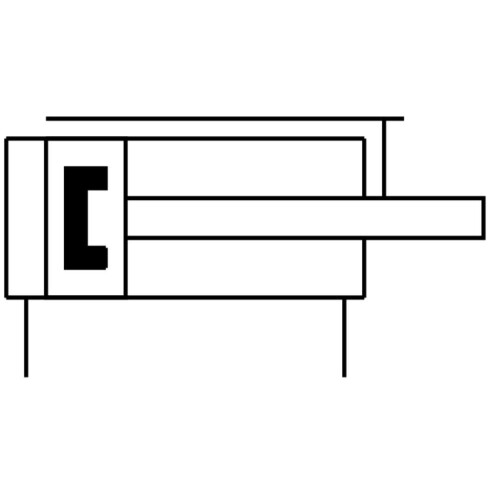

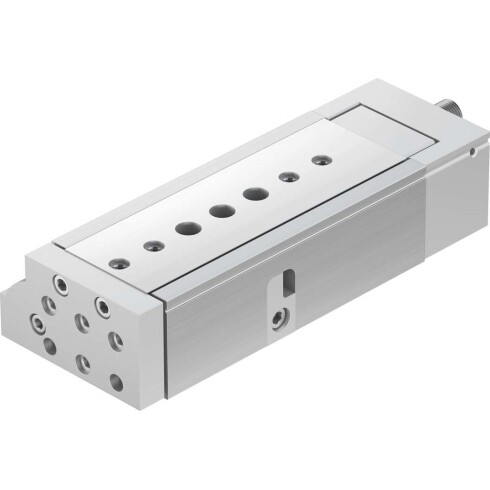

Мини-суппорт Festo DGSL-20-80-EA — пневматический привод дву­стороннего действия с кареткой и траверсой. Широко используется в промышленных системах перемещения и сборки. Применяется для создания манипуляторов разного типа.

Ключевые особенности

• корпус и стальная каретка образуют направляющую, которая обеспечивает высокую точность позиционирования и высокую нагрузочную способность
• широкий выбор разных элементов и принадлежностей
• воздух может подводиться сбоку или спереди
• в базовом исполнении установлены упругие демпфирующие кольца и пластины для демпфирования по типу P
• опрос положения осуществляется с помощью датчиков положения
• широкий выбор вариантов монтажа с помощью внутренней резьбы и через сквозные отверстия
• возможна поставка крышки разной длины для защиты направляющих от попадания посторонних предметов и загрязнения
• используемые материалы не содержат меди и тефлона.

Задняя крышка, корпус и траверса выполнены из анодированного алюминия. Направляющий рельс — из закаленной стали. Шток производится из нержавеющей высоколегированной стали.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PU), нитриловой резины (NBR) или из гидрированной нитриловой резины (HNBR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения цилиндров:

• модуль фиксации штока
• фиксация штока в конечных положениях
• без демпфирования
• упругие демпфирующие элементы с двух сторон без металлических упоров
• упругие демпфирующие элементы с двух сторон без металлических упоров в укороченном корпусе
• упругое демпфирование с металлическими упорами
• амортизаторы с прогрессивной характеристикой с двух сторон
• амортизаторы с прогрессивной характеристикой с двух сторон, с переходной втулкой
• с магнитом на поршне.

Родина бренда

Германия

Производитель

Festo

Артикул

570200

Наименование

Мини-суппорт

Серия товара

DGSL

Тип оборудования

Мини-суппорты

Материал корпуса

Алюминиевый сплав
