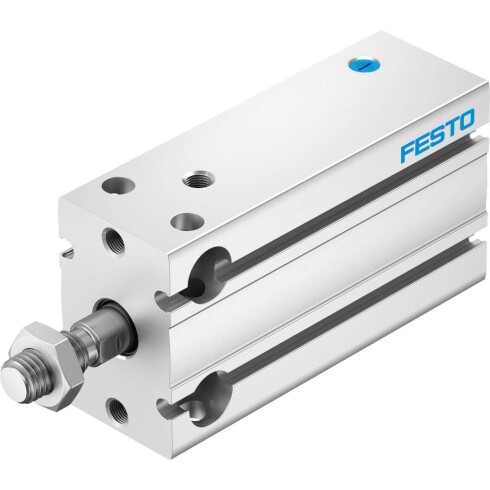

Компактный цилиндр Festo DPDM-16-15-P-PA — компактный мультимонтажный пневмоцилиндр двустороннего и одностороннего действия. Компактная конструкция и модульная система позволяют использовать цилиндры этой серии во многих отраслях промышленности. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика. Используется в промышленных установках для перемещения, зажима, удержания, включая линейные перемещения, в том числе на коротком ходе.

Ключевые особенности

• укороченная версия компактного цилиндра DMM
• все монтажные интерфейсы компактного цилиндра DPDM совместимы с интерфейсами компактного цилиндра DMM
• возможен монтаж через сквозные отверстия или с помощью внутренней резьбы, вертикальная или горизонтальная установка
• простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки
• предусмотрены пазы для установки датчика приближения
• в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях)
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»

Шток изготавливается из высоколегированной нержавеющей стали

Корпус цилиндра выполнен из алюминиевого сплава.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR) и нитриловой резины (NBR). Для термостойкой конфигурации используются уплотнения из фторкаучука (FKM) и гидрированной нитриловой резины (HNBR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Допускается работа со смазкой (с распылением масла в сжатом воздухе).

Варианты исполнения цилиндров:

• толкающий или тянущий поршневой шток на одном конце
• резьба на штоке
• двусторонний полый шток
• с защитой от кручения
• термостойкие уплотнения.

Родина бренда

Германия

Производитель

Festo

Артикул

4833323

Наименование

Пневмоцилиндр

Серия товара

DPDM

Тип оборудования

Пневмоцилиндры

Материал корпуса

Анодированный алюминий
