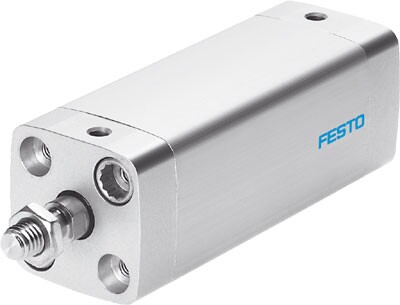

Компактный цилиндр Festo CDC-40 — компактный короткоходный пневмоцилиндр двустороннего действия. Входит в модульную систему ADN, как легкий для очистки компактный цилиндр. Соответствует стандарту ISO 21287. Компактная конструкция и модульная система позволяют использовать цилиндр во многих отраслях промышленности, в том числе и пищевой. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика.

Ключевые особенности

• конструкция Clean Design не имеет острых углов и углублений, в которых может накапливаться грязь
• легко моются и имеют высокий уровень защиты коррозии, устойчивы к обычным чистящим средствам
• крепежные отверстия расположены по стандарту ISO 21287
• занимают до 50% меньшую площадь, по сравнению с аналогичными стандартными цилиндрами, соответствующими стандарту ISO 15552
• предусмотрена возможность установки датчиков положения
• возможен монтаж с помощью сквозных отверстий, внутренней резьбы
• простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки
• в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях)
• на поршень может устанавливаться магнит для бесконтактного опроса положения
• используемые материалы не содержат меди и тефлона.

Крышка, корпус цилиндра выполнены из анодированного алюминия. Материал штока — высоколегированная сталь. Крепежные болты производятся из легированной или оцинкованной стали.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR) или фтористого каучука (FPM).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения цилиндров:

• удлиненная наружная резьба на штоке
• специальная резьба на штоке
• двусторонний шток
• односторонний шток
• удлиненный шток.

Родина бренда

Германия

Производитель

Festo

Артикул

543308

Наименование

Компактный цилиндр

Серия товара

CDC

Группа

ISO 21287
