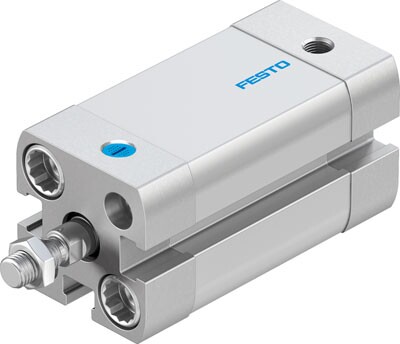

Компактный цилиндр Festo AEN-12 — компактный пневмоцилиндр одностороннего действия. Соответствует стандарту ISO 21287. Компактная конструкция и модульная система позволяет использовать цилиндры во многих отраслях промышленности. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика.

Ключевые особенности

• занимают до 50% меньшую площадь по сравнению с аналогичными стандартными цилиндрами, соответствующими стандарту ISO 15552
• предусмотрены пазы для установки датчиков положения заподлицо с корпусом расположены с трех сторон
• возможен монтаж через сквозные отверстия или с помощью внутренней резьбы
• простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки
• в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях)
• на поршень установлен магнит для бесконтактного опроса положения
• предусмотрены пазы для установки датчиков заподлицо с трех сторон для опроса положения цилиндра
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Шток изготавливается из высоколегированной стали.

Передняя крышка, корпус цилиндра, задняя крышка выполнены из анодированного алюминия.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR).

Возможно использование сжатого воздуха с маслом, но в этом случае добавление масла прекращать нельзя.

Варианты исполнения цилиндров:

• толкающий или тянущий
• внутренняя резьба на штоке
• наружная резьба на штоке
• специальная резьба на штоке
• гладкий анодированный шток
• удлиненный шток
• усиленный шток
• квадратный шток с защитой от поворота
• термостойкие уплотнения.

Родина бренда

Германия

Производитель

Festo

Артикул

536414

Наименование

Компактный цилиндр

Серия товара

AEN

Группа

ISO 21287
