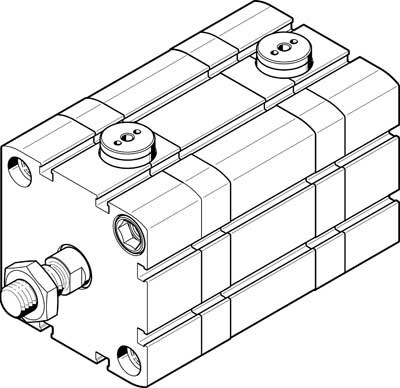

Компактный цилиндр Festo ADN-63-EL — компактный пневмоцилиндр двустороннего действия. Соответствует стандарту ISO 21287. Компактная конструкция и модульная система позволяют использовать цилиндр во многих отраслях промышленности. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика.

Ключевые особенности

• крепежные отверстия расположены по стандарту ISO 21287
• фиксация штока в конечных положениях с обеих сторон, спереди или сзади
• шток с внутренней или наружной резьбой
• предусмотрена возможность установки датчиков положения
• возможен монтаж с помощью внутренней резьбы или монтажных принадлежностей
• простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки
• в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях)
• на поршень может устанавливаться магнит для бесконтактного опроса положения
• используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)»

Крышка и корпус цилиндра выполнены из анодированного алюминия. Материал штока — высоколегированная сталь. Крепежные болты производятся из легированной или оцинкованной стали.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR) или нитриловой резины (NBR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Варианты исполнения цилиндров:

• удлиненная наружная резьба на штоке
• специальная резьба на штоке
• удлиненный шток.

Родина бренда

Германия

Производитель

Festo

Артикул

548219

Наименование

Компактный цилиндр

Серия товара

ADN

Группа

ISO 21287
