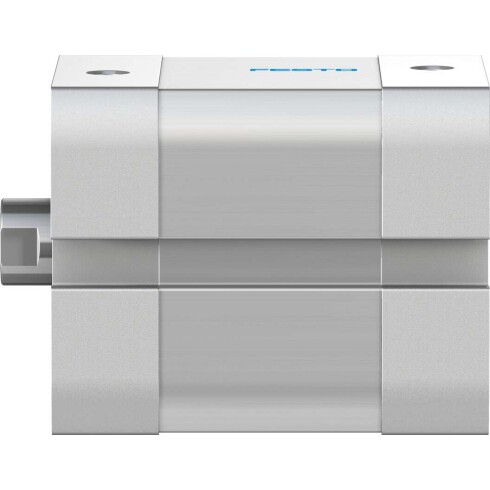

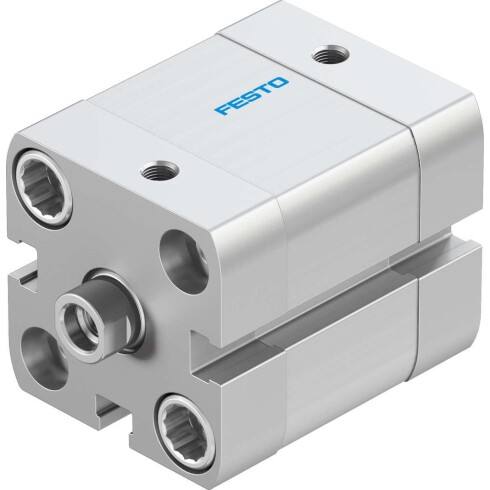

Компактный пневмоцилиндр Festo ADN-25-10-I-PPS-A, арт. 577174
- Артикул
- 577174
Компактный пневмоцилиндр Festo ADN-25-10-I-PPS-A, артикул 577174. Предназначен для прямолинейного перемещения и зажима при ограниченном монтажном пространстве.
Компактный пневмоцилиндр Festo ADN-25-10-I-PPS-A, артикул 577174.
Описание и особенности

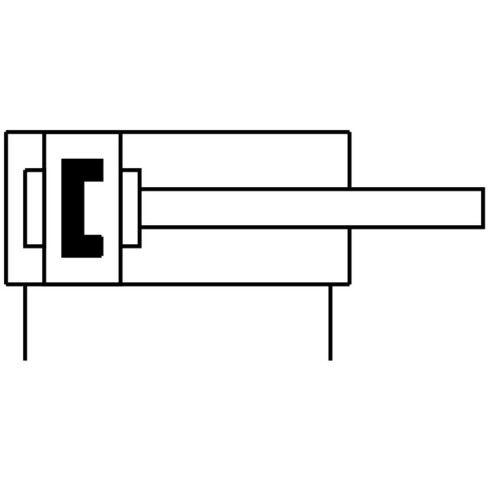

Компактный цилиндр Festo ADN-25-10-I-PPS-A — стандартный компактный пневмоцилиндр двустороннего действия, соответствующий стандарту ISO 21287. Компактная конструкция и модульная система позволяют использовать цилиндр во многих отраслях промышленности. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика.
Ключевые особенности
- занимают до 50% меньшую площадь по сравнению с аналогичными стандартными цилиндрами, соответствующими стандарту ISO 15552

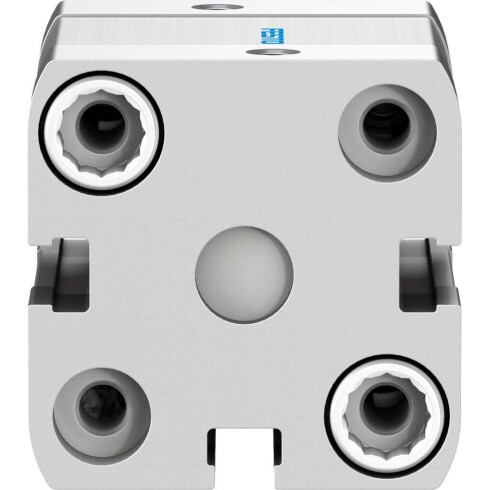

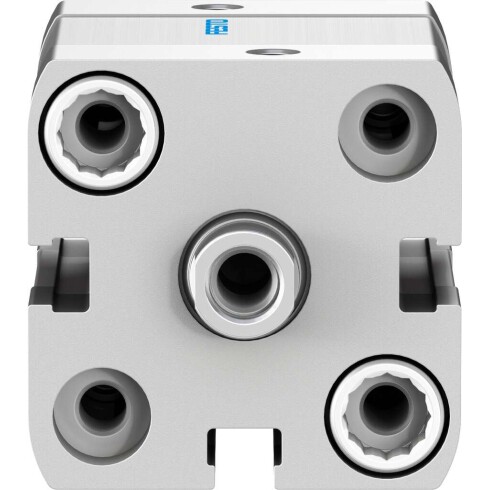

- возможен монтаж через сквозные отверстия или с помощью внутренней резьбы
- простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки
- в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях) или PPS (самонастраивающееся пневматическое демпфирование в конечных положениях)
- на поршень установлен магнит для бесконтактного опроса положения
- предусмотрены пазы для установки датчиков заподлицо с трех сторон для опроса положения цилиндра
- используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».
Варианты материалов для изготовления штока:
- высоколегированная сталь
- закаленная сталь с хромовым покрытием
- анодированный алюминий.
Передняя крышка, корпус цилиндра, задняя крышка выполнены из анодированного алюминия. Крышки для цилиндров диаметром 100 и 125 мм производятся из алюминиевой отливки с покрытием.
Крепежные болты производятся из оцинкованной стали.
Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR), фторэластомера или нитриловой резины (NBR).
Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).
Назначение и область применения
Применяется для прямолинейного перемещения и зажима при ограниченном монтажном пространстве.
Перед заказом сверьте полную маркировку, присоединения и характеристики конкретного исполнения с документацией Festo и установленным оборудованием.
| Модель | ADN-25-10-I-PPS-A |
|---|---|
| Родина бренда | Германия |
| Производитель | Festo |
| Артикул | 577174 |
| Наименование | Пневмоцилиндр |
| Серия товара | ADN |
| Группа | ISO 21287 |
