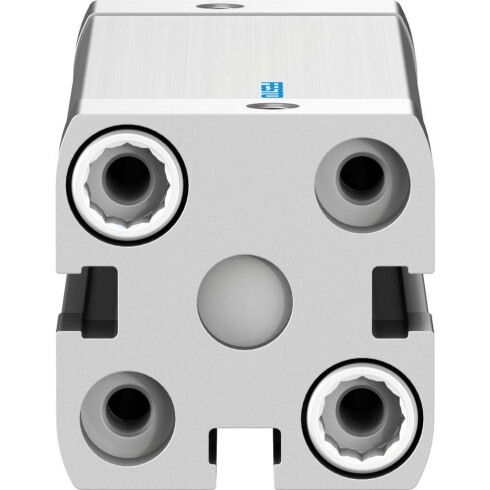

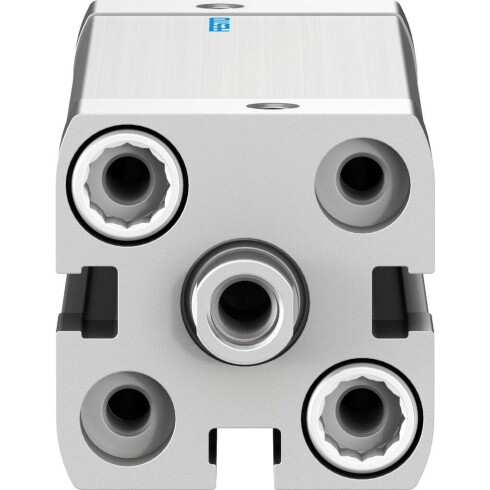

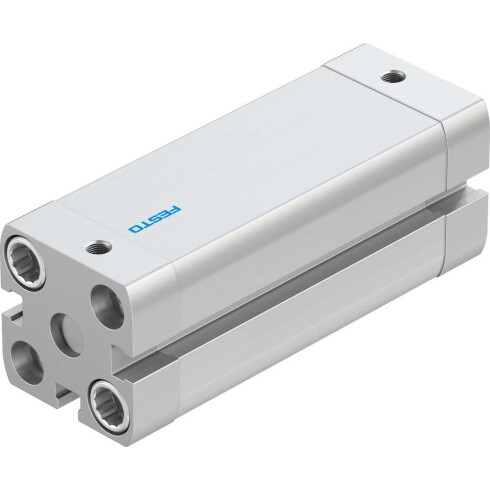

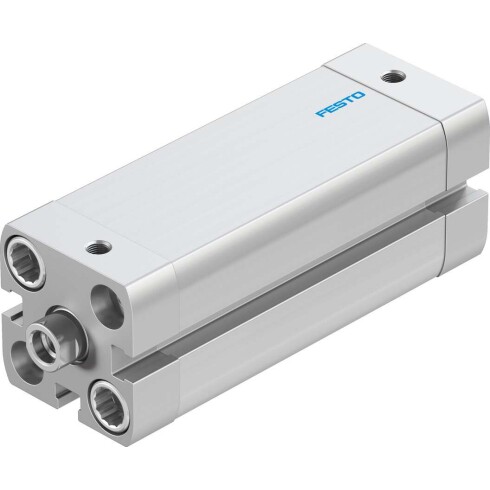

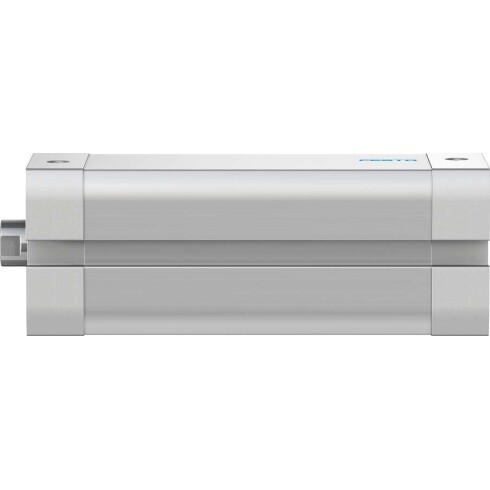

Компактный пневмоцилиндр Festo ADN-20-60-I-P-A, арт. 536362

Артикул
536362
€0

Компактный пневмоцилиндр Festo ADN-20-60-I-P-A, артикул 536362. Предназначен для прямолинейного перемещения и зажима при ограниченном монтажном пространстве.

Компактный пневмоцилиндр Festo ADN-20-60-I-P-A, артикул 536362.

Описание и особенности

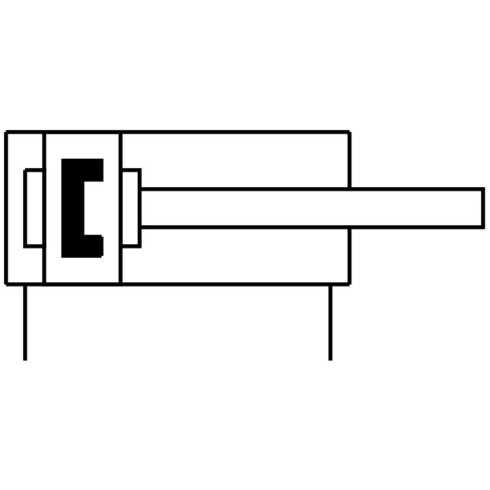

Компактный цилиндр Festo ADN-20-60-I-P-A — стандартный компактный пневмоцилиндр двустороннего действия, соответствующий стандарту ISO 21287. Компактная конструкция и модульная система позволяют использовать цилиндр во многих отраслях промышленности. Широкий спектр модификаций позволяет конфигурировать исполнение под потребности конкретного заказчика.

Ключевые особенности

  • занимают до 50% меньшую площадь по сравнению с аналогичными стандартными цилиндрами, соответствующими стандарту ISO 15552
  • возможен монтаж через сквозные отверстия или с помощью внутренней резьбы
  • простой монтаж с помощью широкого набора принадлежностей для практически любого типа установки
  • в базовом исполнении установлены упругие демпфирующие кольца для демпфирования по типу P (демпфирующие кольца/элементы в конечных положениях) или PPS (самонастраивающееся пневматическое демпфирование в конечных положениях)
  • на поршень установлен магнит для бесконтактного опроса положения
  • предусмотрены пазы для установки датчиков заподлицо с трех сторон для опроса положения цилиндра
  • используемые материалы соответствуют требованиям «Директивы об ограничении использования опасных веществ (RoHS)».

Варианты материалов для изготовления штока:

  • высоколегированная сталь
  • закаленная сталь с хромовым покрытием
  • анодированный алюминий.

Передняя крышка, корпус цилиндра, задняя крышка выполнены из анодированного алюминия. Крышки для цилиндров диаметром 100 и 125 мм производятся из алюминиевой отливки с покрытием.

Крепежные болты производятся из оцинкованной стали.

Уплотнения в стандартной конфигурации изготавливаются из полиуретана TPE-U (PUR), фторэластомера или нитриловой резины (NBR).

Рабочая среда — фильтрованный сжатый воздух (в соответствии со стандартом ISO 8573-1:2010 [7:4:4]). Возможна работа со смазкой (впоследствии требуется постоянная смазка).

Назначение и область применения

Применяется для прямолинейного перемещения и зажима при ограниченном монтажном пространстве.

Перед заказом сверьте полную маркировку, присоединения и характеристики конкретного исполнения с документацией Festo и установленным оборудованием.

МодельADN-20-60-I-P-A
Родина брендаГермания
ПроизводительFesto
Артикул536362
НаименованиеПневмоцилиндр
Серия товараADN
ГруппаISO 21287
