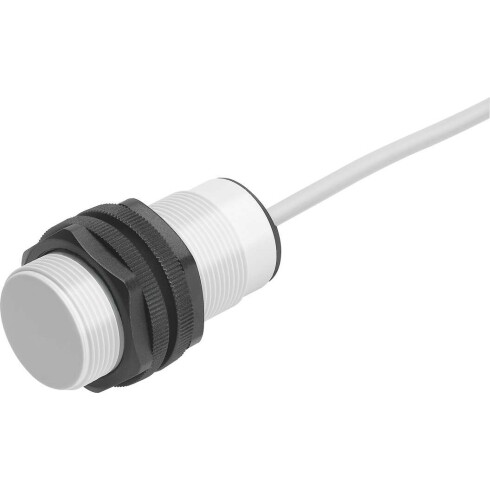

Датчик положения Festo SIEN-M30NB-NS-K-L-PA — круглый бесконтактный датчик положения со стандартным расстоянием срабатывания.

Принцип работы

Индуктивные датчики являются генераторами сигналов, которые бесконтактно реагируют на функциональные перемещения рабочих органов машин, роботов, конвейерных систем и т.д. Имеют такие характеристики:

1. обнаруживают все токопроводящие объекты, которые проходят или остаются в высокочастотном магнитном поле (создаваемое встроенным осциллятором)
2. работают по принципу приближения, т.е. объект не оказывает на них механического воздействия
3. переключаются электроникой, работают без механического электрического контакта. Также не нуждаются в механических чувствительных элементах (ролики, кулачки или рычаги).

Преимущества индуктивных датчиков

• нет механического износа — это дает большой ресурс работы и продлевает срок службы
• отсутствуют поломки по причине загрязнения или подгорания контактов
• нет дребезга контактов и ошибочных срабатываний датчика
• высокая частота переключений (до 5000 Гц)
• стойкость к вибрации
• индуктивные датчики полностью герметичные, с высокой степенью защиты.
Основные характеристики
Производитель
Festo
Артикул
538334
Наименование
Датчик положения
Серия товара
SIEN
Группа
Датчики
Внутренний стандарт
IDO28456
Технические характеристики
Максимальный выходной ток
200 мА
Измеряемая величина
Положение
Метод измерения
Индуктивный
Передаточное число
Алюминий = от 0,35 до 0,5
Нержавеющая сталь, St 18/8 = от 0,6 до 1.0
Медь = от 0,25 до 0,45
Латунь = от 0,35 до 0,5
Сталь, St 37 = 1,0
Расстояние срабатывания
15 мм
Гарантированная дистанция переключения
12,15 мм
Гистерезис
От 0,45 до 2,25 мм
Класс защиты
IP65 IP67
Выходной сигнал
NPN
Точность повторения
0,3 мм
Максимальная частота переключения
500 Гц
Тип установки
Не промывать
Напряжение питания
От 0 до 30 В DC
Электрические характеристики
Тип электрического подключения
Кабель
Количество контактов
3-жильный
Электрическое состояние выхода
Н. О. контакт
Холостой ток
<= 15 мА
Падение напряжения
<= 1,8 В
Остаточная пульсация
10 %
Массо-габаритные и монтажные характеристики
Тип крепления
С контргайкой
Размер
M30
Длина кабеля
2,5 м
Момент затяжки
5 Нм
Форма датчика
Цилиндрическая
Вес
158 г
Особенности материалов
Материал корпуса
PA (Полиамид) с армированием
Материал оплетки кабеля
PVC (Поливинилхлорид)
Материал изоляции
PVC (Поливинилхлорид)
Замечания по материалу
Соответствует директиве RoHS
Условия эксплуатации
Температура окружающей среды
От -25 °C до +70 °C
Обозначение CE
В соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии
4 - Очень высокая стойкость к коррозии
Защита от короткого замыкания
Пульсирующий
Защищен от смены полярности
Для всех электрических соединений
Стандарты
Соответствует стандарту
EN 60947-5-2
Авторизация
RCM Mark c UL us - Listed (OL)
Дополнительные характеристики
Рабочий режим дисплея
Жёлтый светодиод

^*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
